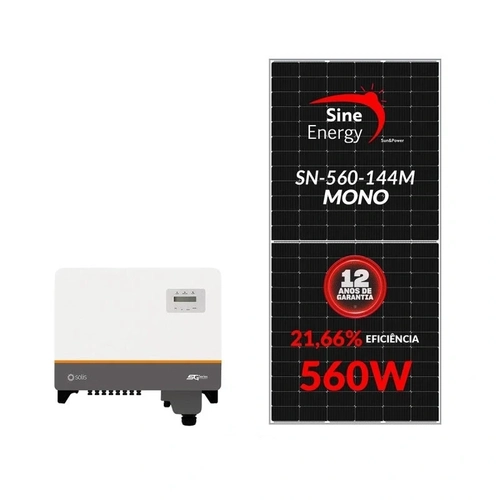

Gerador Solar Solis 20,72 Kwp Tri. 220v Fibromadeira (15k/560w)
Gerador Solar Solis 20,72 Kwp Tri. 220v Fibromadeira (15k/560w)
R$ 36.406,55
ou 12x de R$ 3.999,81 no cartão
Descrição
GERADOR SOLAR
Dados Técnicos do Modulo
MODULO SOLAR SINE ENERGY 560W SN-560-144MT
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 41,63V
Corrente no ponto máximo de potência (Imp): 13,45 A
Tensão em Circuito Aberto (Voc): 50,13V
Corrente de Curto Circuito (Isc): 14,32 A
Eficiência: 21,66 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.30 % / °C
Coeficiente de temperatura (Isc): 0.060 % / °C
DADOS MECÂNICOS
Arranjo de células 182x91mm
Número de células: 144pcs(24x6)
Vidro duplo temperado revestido de 3,2mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 26,5 kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades
Dados Técnicos do Inversor:
Entrada CC
Potência máxima de entrada: 22,5 kW
Tensão máx. de entrada: 1100 V
Tensão nominal: 600 V
Tensão de partida: 180 V
Intervalo de tensão MPPT: 200-1000 V
Corrente máx. de entrada: 32 A / 32 A / 32 A
Corrente máx. de curto-circuito: 40 A / 40 A / 40 A
MPPTs / Número de Entradas: 3/6
Saída CA
Potência nominal de saída: 15 kW
Potência nominal de saída a 40°C: 15 kW
Potência máx. de saída aparente: 16,5 kVA
Potência máx. de saída: 16,5 kW
Potência máx. de saída a 40°C: 16,5 kW
Tensão nominal da rede: 3/PE, 220 V
Frequência nominal da rede: 60 Hz
Corrente nominal de saída da rede: 39,4 A
Corrente máx de saída: 43,3 A
Fator de potência: > 0,99 (0,8 inicial - 0,8 atrasado)
Harmônicas (THDi): <3%
Eficiência
Eficiência máxima: 97,8%
Eficiência EU: 97,3%
Eficiência MPPT: >99.5%
Proteção
Proteção contra inversão de polaridade CC: Sim
Proteção contra curto-circuito: Sim
Proteção de sobrecorrente de saída: Sim
Proteção contra sobretensão: CC Tipo II / CA Tipo II
Monitoramento de rede: Sim
Proteção de ilhamento: Sim
Proteção de temperatura: Sim
Monitorização de Strings: Sim
Digitalização de curva I/V: Sim
AFCI integrado (proteção de circuito de falha de arco CC): Sim
Recuperação PID integrado: Opcional
Interruptor CC integrado: Sim
Dados gerais
Dimensões (L*A*P): 647*629*252 mm
Peso: 37 kg
Topologia: Sem Transformador
Consumo próprio (noite): <1W
Faixa de temperatura ambiente de operação: -25 ~ +60°C
Umidade relativa: 0-100%
Grau de proteção (IP): IP66
Conceito de refrigeração: Refrigeração por ventilador redundante inteligente
Altitude máx. de operação: 4000 m
Certificados de padrão de conexão da rede: NBR 16149, NBR 16150, IEC 62116, IEC 61000-3-4/-5, IEC 61000-3-11/-12
Padrão de segurança / EMC: IEC 62109-1/-2, IEC 61000-6-1/-2/-3/-4
Características
Conexão CC: Conectores MC4
Conexão CA: Terminal OT
Tela: LCD
Comunicação: RS485, USB, Opcional: Wi-Fi, GPRS
| Sku | Quantidade | Descrição |
|---|---|---|
| 1285 | 1 | ESTRUTURA P/ 2 MOD. SKS ONDULADA/FIBROMADEIRA (S/ PERFIL) |
| 1291 | 9 | ESTRUTURA P/ 4 MOD. SKS ONDULADA/FIBROMADEIRA (S/ PERFIL) |
| 24381 | 12 | CONECTOR SC4 MACHO/FEMEA 1500V PROAUTO |
| 24776 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 75MTS |
| 24781 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 75MTS |
| 196139 | 1 | INVERSOR 220V SOLIS 3MPPT TRIFASICO 15KW S5-GC15K-LV WIFI |
| 221160 | 37 | MODULO SOLAR SINE ENERGY 560W SN-560-144MT MONO - 740 UN/CNTR |
| 286853 | 38 | PERFIL DE ALUMINIO SKS 2,40M |
