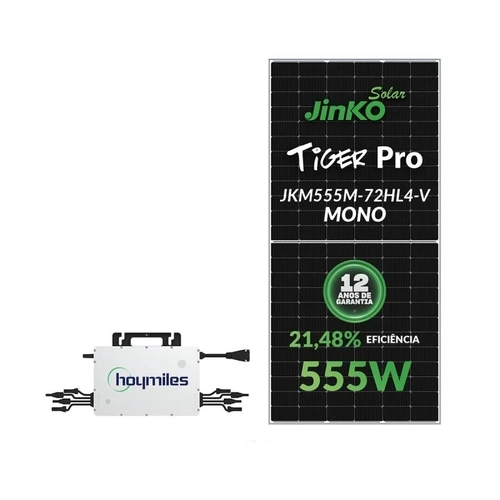

Gerador Solar Micro Hoymiles 18,87 Kwp Mon. 220v Metalico (18k/555w)
Gerador Solar Micro Hoymiles 18,87 Kwp Mon. 220v Metalico (18k/555w)
Ooopss!
Este produto está temporariamente indisponível.
Descrição
GERADOR SOLAR
Dados Técnicos do Modulo
MODULO SOLAR JINKO 555W TIGER PRO JKM555M-72HL4-V
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 555 W
Tensão no ponto máximo de potência (Vmp): 40,99 V
Corrente no ponto máximo de potência (Imp): 13.54 A
Tensão em Circuito Aberto (Voc): 49,722 V
Corrente de Curto Circuito (Isc): 14.12 A
Eficiência: 21.48 %
Tensão Máxima do Sistema 1000/1500VDC (IEC)
Valor máximo do fusível em série 25 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.35% / °C
Coeficiente de temperatura (Voc): -0.28% / °C
Coeficiente de temperatura (Isc): 0.048 % / °C
Temperatura nominal da célula (NOCT): 45±2°C
DADOS MECÂNICOS
Tipo da célula: P Type Monocristalina
Arranjo de células 144 (6x24)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² TUV sendo 400mm de comprimento
Conector: Série MC4
Peso bruto por modulo: 27 Kg
Dimensão: 2261 x 1134 x 30 mm
Números de módulos por pallet: 31 unidades
Dados Técnicos do Inversor
HOYMILES HMS-2000DW-4T
Dados de entrada (CC)
Potência do módulo normalmente usada (W): 400 a 670+
Tensão de entrada máxima (V): 65
Faixa de tensão MPPT (V): 16 - 60
Tensão de arranque mínima/máxima (V): 22/60
Corrente de entrada máxima (A): 4x16
Corrente máxima da corrente de curto-circuito de entrada (A): 4x25
Número de MPPTs: 2
Número de saídas por MPPT: 2
Dados de saída (CA)
Potência máxima de saída contínua (VA): 2000
Corrente máxima de saída contínua (A): 9,62 / 9,09 / 8,70 / 8,33
Tensão de saída nominal (V): 208 / 220 / 230 / 240
Tensão de saída faixa (V): 180-275
Frequência nominal/faixa (Hz): 50/45 - 55 o 60/55 - 65
Fator de potência (ajustável): > 0,99 predeterminado
Distorção harmônica total: 0,8 adiantado ? 0,8 atrasado
Unidades máximas por ramo de 10 AWG: 3
Eficiência
Eficiência CEC máxima: 96,5%
Eficiência nominal do MPPT: 99,8%
Consumo noturno de energia (mW): <50
Dados mecânicos
Faixa de temperatura ambiente (¿): -40 a 65+
Dimensões (L × A × P mm): 310 × 185 × 40,6
Peso (kg): 4,5
Classificação da carcaça: IP67 externa (NEMA 6)
Arrefecimento: Convecção natural - Sem ventiladores
Recursos
Comunicação: Wi-Fi Integrado
Tipo de isolamento: Transformador HF isolado galvanicamente
Monitoramento: S-Miles Cloud
Conformidade: UL 1741, ABNT NBR 16150:2013, ABNT NBR 16149:2013
** ATENÇÃO: SE ADQUIRIDO DE FORMA AVULSA, A EDELTEC INDICA A COMPRA DO CONECTOR HOYMILES MICROINVERSOR SERIE HMS - AC TRUNK (SKU: 110537) PARA LIGAÇÃO DA ALIMENTAÇÃO CA COM O CABO TRONCO DO MICRO INVERSOR, E TAMBÉM DO CONECTOR HOYMILES MICROINVERSOR END CAP SERIE HMS - AC TRUNK (SKU: 110538) PARA FECHAMENTO DO SISTEMA. ITENS VENDIDO SEPARADAMENTE. **
- SKU: 110539 - FERRAMENTA MICROINVERSOR HOYMILES PARA DESBLOQUEIO DO CONECTOR TRONCO CA TIPO H - TRUNK UNLOCK
- SKU: 110540 - FERRAMENTA MICROINVERSOR HOYMILES PARA DESBLOQUEIO CA/CC - TRUNK DISCONNECT
| Sku | Quantidade | Descrição |
|---|---|---|
| 1287 | 1 | ESTRUTURA P/ 2 MOD. SKS METALICO MINI TRILHO (S/ PERFIL) |
| 1294 | 8 | ESTRUTURA P/ 4 MOD. SKS METALICO MINI TRILHO (S/ PERFIL) |
| 25159 | 86 | PERFIL DE ALUMINIO SKS 55CM ALTO |
| 25256 | 18 | SUPORTE VERTICAL SKS L PARA MICROINVERSOR |
| 110533 | 9 | MICRO INVERSOR 220V HOYMILES 2MPPT MONOFASICO 2KW HMS-2000DW-4T WIFI |
| 110537 | 9 | CONECTOR HOYMILES MICROINVERSOR SERIE HMS - AC TRUNK |
| 110538 | 4 | CONECTOR HOYMILES MICROINVERSOR END CAP SERIE HMS - AC TRUNK |
| 110539 | 1 | FERRAMENTA MICROINVERSOR HOYMILES PARA DESBLOQUEIO DO CONECTOR TRONCO CA TIPO H - TRUNK UNLOCK |
| 110540 | 1 | FERRAMENTA MICROINVERSOR HOYMILES PARA DESBLOQUEIO CA/CC - TRUNK DISCONNECT |
| 250800 | 34 | MODULO SOLAR JINKO 555W TIGER PRO JKM555M-72HL4-V 144 CELLS MONO - 620 UN/CNTR |
