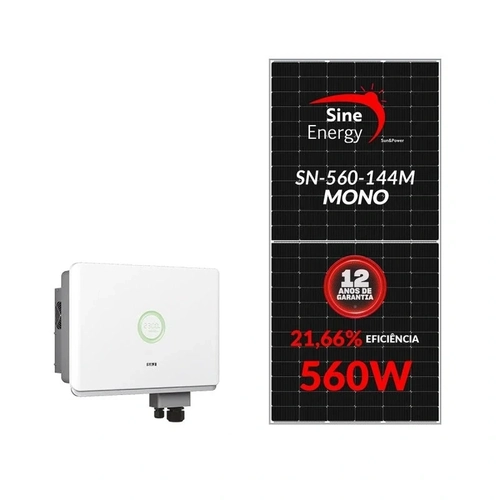

GERADOR SOLAR
Dados Técnicos do Modulo
MODULO SOLAR SINE ENERGY 560W SN-560-144MT
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 41,63V
Corrente no ponto máximo de potência (Imp): 13,45 A
Tensão em Circuito Aberto (Voc): 50,13V
Corrente de Curto Circuito (Isc): 14,32 A
Eficiência: 21,66 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.30 % / °C
Coeficiente de temperatura (Isc): 0.060 % / °C
DADOS MECÂNICOS
Arranjo de células 182x91mm
Número de células: 144pcs(24x6)
Vidro duplo temperado revestido de 3,2mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 26,5 kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades

MODELO R6-15K-T2-32-LV
Dados Técnicos do Inversor
SAJ - R6-15K-T2-32-LV

Entrada (Input - DC)
Potência DC máxima 22500 W
Tensão máxima de entrada CC 1100 V
Faixa de tensão MPPT 180 V a 1000 V
Tensão nominal de entrada 600 V
Tensão de partida: 200 V
Corrente de entrada máxima 32/32 A
Corrente de curto máxima 38.4/38.4 A
Número de MPPT 2
Número de STRING por MPPT 2/2
Chave seccionadora: Integrado

Saída (Output - AC)
Potência nominal de saída 15000 W
Máxima potência CA: 15000 VA
Corrente máxima de saída 39.4 A
Tensão de entrada 127V (F-N)/220V(F-F); 101.6 ? 139.7 (F-N)
Frequência 50Hz, 60Hz / +- 5Hz
Distorção Harmônica (TDHI) na potência nominal < 3%
Fator de potência > 0.8 indutivo ~ 0.8 capacitivo
Cabos CA: 3L+N+PE

Eficiência
Máxima Eficiência 98,8%
Eficiência MPPT > 99.5%

Proteção
Proteção interna contra sobre tensão: Integrado
Detecção de resistência de isolamento CC: Integrado
Monitoramento da rede: Integrado
Proteção Curto Circuito CA: Integrado
Detecção de Aterramento CA: Integrado
Monitoramento GFCI: Integrado
Monitoramento DCI: Integrado
Proteção Surto CC: Tipo III
Proteção Surto CA: Tipo III
Proteção térmica: Integrado
Proteção Anti-ilhamento: AFD
Proteção AFCI: Opcional

Interface
Conexão CC: MC4
Conexão CA: Bloco Terminal
Display:
ED+(Bluetooth/Wi-Fi+APP)
Porta de Cominocação: RS232(USB)+RS485(RJ45)+DRM
Modo de comunicação: Wi-Fi / Ethernet / 4G (Opcional)
Monitoramento de Carga: 24/7 Opcional

Dados Gerais
Topologia: Sem transformador
Consumo Noturno: <0.6 W
Faixa de temperatura operacional: -40ºC a +60ºC
Método de resfriamento: Ventilador Inteligente
Umidade no ambiente: 0 ? 100% sem condensação
Altitude do Local: 4000m (>3000m com depreciação de potência)
Ruido: <50 dBA
Grau de Proteção: IP 65
Montagem: Montagem na parede
Dimensão: 409*558*234 mm
Peso (Kg): 23,7
