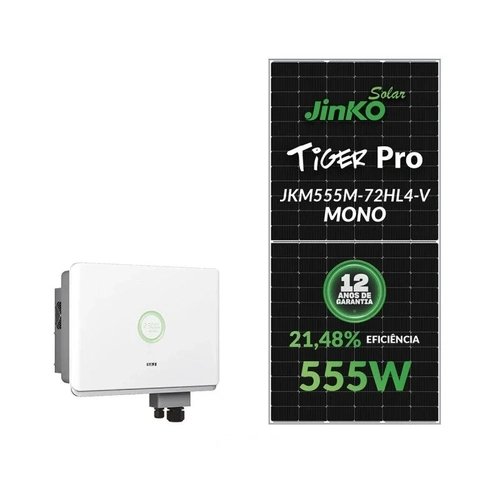

Gerador Solar Saj 19,43 Kwp Tri. 380v Fibromadeira (15k/555w)
Gerador Solar Saj 19,43 Kwp Tri. 380v Fibromadeira (15k/555w)
Ooopss!
Este produto está temporariamente indisponível.
Descrição
GERADOR SOLAR
Dados Técnicos do Modulo
MODULO SOLAR JINKO 555W TIGER PRO JKM555M-72HL4-V
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 555 W
Tensão no ponto máximo de potência (Vmp): 40,99 V
Corrente no ponto máximo de potência (Imp): 13.54 A
Tensão em Circuito Aberto (Voc): 49,722 V
Corrente de Curto Circuito (Isc): 14.12 A
Eficiência: 21.48 %
Tensão Máxima do Sistema 1000/1500VDC (IEC)
Valor máximo do fusível em série 25 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.35% / °C
Coeficiente de temperatura (Voc): -0.28% / °C
Coeficiente de temperatura (Isc): 0.048 % / °C
Temperatura nominal da célula (NOCT): 45±2°C
DADOS MECÂNICOS
Tipo da célula: P Type Monocristalina
Arranjo de células 144 (6x24)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² TUV sendo 400mm de comprimento
Conector: Série MC4
Peso bruto por modulo: 27 Kg
Dimensão: 2261 x 1134 x 30 mm
Números de módulos por pallet: 31 unidades
MODELO R6-15K-T2-32
Dados Técnicos do Inversor
SAJ - R6-15K-T2-32
Entrada (Input - DC)
Potência DC máxima 22500 W
Tensão máxima de entrada CC 1100 V
Faixa de tensão MPPT 180 V a 1000 V
Tensão nominal de entrada 600 V
Tensão de partida: 200 V
Corrente de entrada máxima 32/32 A
Corrente de curto máxima 38.4/38.4 A
Número de MPPT 2
Número de STRING por MPPT 2/2
Chave seccionadora: Integrado
Saída (Output - AC)
Potência nominal de saída 15000 W
Máxima potência CA: 16500 VA
Corrente máxima de saída 25 A
Tensão de entrada 220/380V, 230V/400, 240V/415 / 180V ? 280/312-485V
Frequência 50Hz, 60Hz / +- 5Hz
Distorção Harmônica (TDHI) na potência nominal < 3%
Fator de potência > 0.8 indutivo ~ 0.8 capacitivo
Cabos CA: 3L+N+PE
Eficiência
Máxima Eficiência 98,8%
Eficiência MPPT > 99.5%
Proteção
Proteção interna contra sobre tensão: Integrado
Detecção de resistência de isolamento CC: Integrado
Monitoramento da rede: Integrado
Proteção Curto Circuito CA: Integrado
Detecção de Aterramento CA: Integrado
Monitoramento GFCI: Integrado
Monitoramento DCI: Integrado
Proteção Surto CC: Tipo III
Proteção Surto CA: Tipo III
Proteção térmica: Integrado
Proteção Anti-ilhamento: AFD
Proteção AFCI: Opcional
Interface
Conexão CC: MC4
Conexão CA: Bloco Terminal
Display: LED+(Bluetooth/Wi-Fi+APP)
Porta de Cominocação: RS232(USB)+RS485(RJ45)+DRM
Modo de comunicação: Wi-Fi / Ethernet / 4G (Opcional)
Monitoramento de Carga: 24/7 Opcional
Dados Gerais
Topologia: Sem transformador
Consumo Noturno: <0.6 W
Faixa de temperatura operacional: -40ºC a +60ºC
Método de resfriamento: Ventilador Inteligente
Umidade no ambiente: 0 ? 100% sem condensação
Altitude do Local: 4000m (>3000m com depreciação de potência)
Ruido: <50 dBA
Grau de Proteção: IP 65
Montagem: Montagem na parede
Dimensão: 409*558*234 mm
Peso (Kg): 23,7
| Sku | Quantidade | Descrição |
|---|---|---|
| 1291 | 9 | ESTRUTURA P/ 4 MOD. SKS ONDULADA/FIBROMADEIRA (S/ PERFIL) |
| 24381 | 8 | CONECTOR SC4 MACHO/FEMEA 1500V PROAUTO |
| 24777 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 100MTS |
| 24782 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 100MTS |
| 25243 | 1 | INVERSOR 380V SAJ 2MPPT TRIFASICO 15KW R6-15K-T2-32 WIFI NEW |
| 250800 | 35 | MODULO SOLAR JINKO 555W TIGER PRO JKM555M-72HL4-V 144 CELLS MONO - 620 UN/CNTR |
| 286853 | 36 | PERFIL DE ALUMINIO SKS 2,40M |
