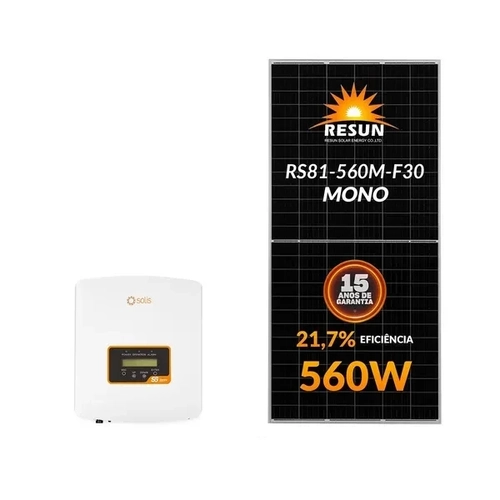

GERADOR SOLAR
Dados Técnicos do Modulo
RESUN 560W RS8I-560M-F30

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 42.12V
Corrente no ponto máximo de potência (Imp): 13.30 A
Tensão em Circuito Aberto (Voc): 50,05 V
Corrente de Curto Circuito (Isc): 14,07 A
Eficiência: 21,7 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.32 % / °C
Coeficiente de temperatura (Isc): 0.05 % / °C

DADOS MECÂNICOS
Tipo da célula: Monocristalina
Arranjo de células 182x91 10 bus bars
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 27.2Kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades


Dados Técnicos do Inversor:
Entrada CC
Potência máxima de entrada: 4,5 kW
Tensão máx. de entrada: 600 V
Tensão nominal: 330 V
Tensão de partida: 90 V
Intervalo de tensão MPPT: 80-500 V
Corrente máx. de entrada: 14 A
Corrente máx. de curto-circuito: 22 A
MPPTs / Número de Entradas: 1/1

Saída CA
Potência nominal de saída: 3 kW
Potência máx. de saída aparente: 3.3 kVA
Potência máx. de saída: 3.3 kW
Tensão nominal da rede: 1/N/PE, 220 V
Frequência nominal da rede: 60 Hz
Corrente nominal de saída da rede: 13.6 A / 13 A
Corrente máx de saída: 15,7 A
Fator de potência: > 0,99 (0,8 inicial - 0,8 atrasado)
Harmônicas (THDi): <3%

Eficiência
Eficiência máxima: 97.1%
Eficiência EU: 96.7%

Proteção
Proteção contra inversão de polaridade CC: Sim
Proteção contra curto-circuito: Sim
Proteção de sobrecorrente de saída: Sim
Proteção contra sobretensão: Sim
Monitoramento de rede: Sim
Proteção de ilhamento: Sim
Proteção de temperatura: Sim
AFCI integrado (proteção de circuito de falha de arco CC): Sim
Interruptor CC integrado: Sim

Dados gerais
Dimensões (L*A*P): 310*373*160 mm
Peso: 7,7 kg
Topologia: Sem Transformador
Consumo próprio (noite): <1W
Faixa de temperatura ambiente de operação: -25 ~ +60°C
Umidade relativa: 0-100%
Grau de proteção (IP): IP66
Conceito de refrigeração: Convecção natural
Altitude máx. de operação: 4000 m
Certificados de padrão de conexão da rede: G98 or G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA
Padrão de segurança: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

Características
Conexão CC: Conectores MC4
Conexão CA: Ficha de ligação rápida
Tela: LCD
Comunicação: RS485, USB, Opcional: Wi-Fi, GPRS
