GERADOR SOLAR
Dados Técnicos do Modulo

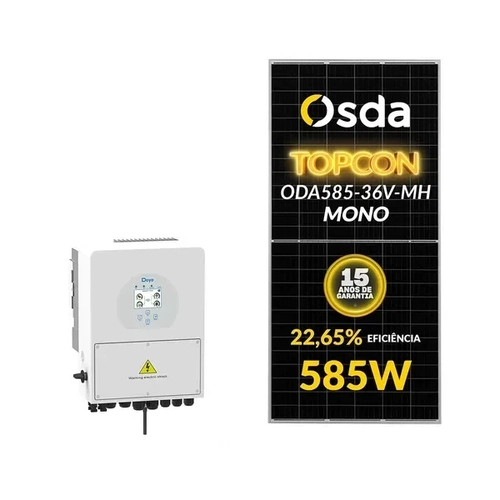

OSDA 585W ODA585-36V-MH
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 585 W
Tensão no ponto máximo de potência (Vmp): 42,52V
Corrente no ponto máximo de potência (Imp): 13,76 A
Tensão em Circuito Aberto (Voc): 51,16 V +- 3%
Corrente de Curto Circuito (Isc): 14,55 A +- 3%
Eficiência: 22,65 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.300 % / °C
Coeficiente de temperatura (Voc): -0.260 % / °C
Coeficiente de temperatura (Isc): +0.047 % / °C

DADOS MECÂNICOS
Tipo da célula:182*91 (N TYPE Mono)
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 27,40 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs

Modelo: SUN-5K-SG04LP1-EU
Tipo da Bateria: Chumbo-ácido ou íon-lítio
Faixa de tensão da bateria (V): 40~60
Corrente máxima de carregamento (A): 120
Corrente máxima de descarga (A): 120
Curva de carregamento: 3 estágios / Equalização
Dados de Entrada da Bateria: Auto adaptação ao BMS

Dados de Entrada do String FV
Potência de entrada CC máxima (W): 6500
Tensão de entrada fotovoltaica CC (V): 370 (125~500)
Tensão de partida (V): 125
Faixa de operação do MPPT (V): 150-425 Faixa de tensão CC à Plena Carga: 300-425
Nº de MPPT/ N° de Strings por MPPT : 2/1
Corrente Curto-Circuito FV (A): 13
Corrente Máxima de Curto-Circuito FV (A): 17

Dados de Saída CA
Saída nominal CA e potência UPS (W) - 5000
Potência máxima de saída CA (W): 5500
Corrente nominal de saída CA (A): 22.7
Corrente CA máxima (A) : 25
Máxima corrente de passagem CA (A): 35
Potência de pico (fora da rede): Dobro da potência nominal, 10 S
Fator de potência : 50/60Hz; L/N/PE 220 (monofásico).
Tipo de Rede: Monofásico
Corrente de injeção CC (mA)
: THD<3% (Carga linear<1.5%)

Eficiência
Eficiência máxima: 97.60%
Eficiência Euro: 97,00
Eficiência MPPT: 99,90

Proteção
Proteção contra descargas atmosféricas na entrada PV
Proteção anti-ilhamento
Proteção de polaridade reversa do string PV
Detecção de resistência de isolamento
Unidade de Monitoramento de Corrente Residual
Proteção contra sobrecorrente de saída
Proteção contra surto

ESTE PRODUTO TEM SEU DESEMPENHO APROVADO PELO INMETRO E ESTÁ EM CONFORMIDADE COM O PROGRAMA BRASILEIRO DE ETIQUETAGEM
SUN-5K-SG04LP1-EU
N° Registro: 005696/2021
