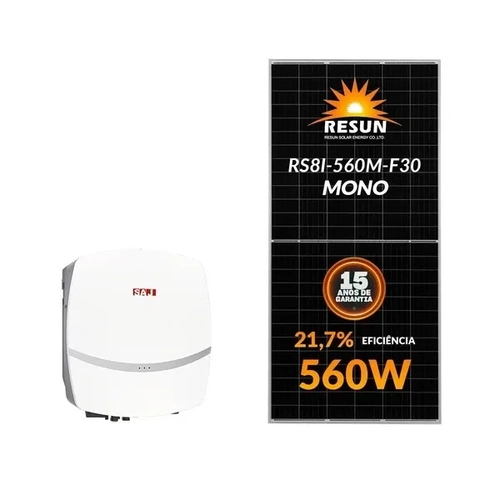

GERADOR SOLAR
Dados Técnicos do Modulo
RESUN 560W RS8I-560M-F30

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 42.12V
Corrente no ponto máximo de potência (Imp): 13.30 A
Tensão em Circuito Aberto (Voc): 50,05 V
Corrente de Curto Circuito (Isc): 14,07 A
Eficiência: 21,7 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.32 % / °C
Coeficiente de temperatura (Isc): 0.05 % / °C

DADOS MECÂNICOS
Tipo da célula: Monocristalina
Arranjo de células 182x91 10 bus bars
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 27.2Kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades


MODELO R5-4K-S2-15
Dados Técnicos do Inversor
SAJ - R5-4K-S2-15

Entrada (Input - DC)
Potência DC máxima 6000 W
Tensão máxima de entrada CC 600 V
Faixa de tensão MPPT 90 V a 550 V
Tensão nominal de entrada 360 V
Tensão de entrada mínima 80 V
Corrente de entrada máxima 15/15 A
Corrente de curto máxima 18/18 A
Número de MPPT 2
Número de STRING por MPPT 1/1
Chave seccionadora: Integrado

Saída (Output - AC)
Potência nominal de saída 4000 W
Máxima potência CA: 4400 VA
Corrente máxima de saída 20 A
Tensão de entrada 220V, 230V, 240V / 180V - 280V
Frequência 50Hz, 60Hz / +- 5Hz
Distorção Harmônica (TDHI) na potência nominal < 2%
Fator de potência > 0.8 adiantado ~ 0.8 atrasado
Cabos CA: L+N+PE

Eficiência
Máxima Eficiência 98,0%
Eficiência MPPT > 99.9%

Proteção
Proteção interna contra sobre tensão: Integrado
Detecção de resistência de isolamento CC: Integrado
Monitoramento da rede: Integrado
Proteção Curto Circuito CA: Integrado
Detecção de Aterramento CA: Integrado
Monitoramento GFCI: Integrado
Monitoramento DCI: Integrado
Proteção Surto CC: TIPO III
Proteção Surto CA: TIPO III / TIPO II (Opcional)
Proteção térmica: Integrado
Proteção Anti-ilhamento: AFD

Interface
Conexão CC: MC4
Conexão CA: Conector de encaixe
Display: LED+(Bluetooth/Wi-Fi+APP)
Modo de comunicação: Wi-Fi / GPRS / 4G (Opcional)

Dados Gerais
Topologia: Sem transformador
Consumo Noturno: <0.2W
Consumo em modo de espera: 6W
Faixa de temperatura operacional: -40ºC a +60ºC
Método de resfriamento: convecção natural
Umidade no ambiente: 0 ? 100% sem condensação
Altitude do Local: 4000m (>3000m com depreciação de potência)
Grau de Proteção: IP 65
Montagem: Suporte de painel traseiro
Dimensão: 389*367*143 mm
Peso (Kg): 12,2
Inmetro: 006508/2022
