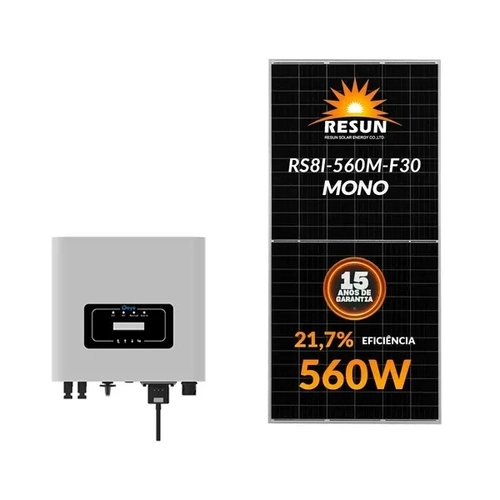

GERADOR SOLAR
Dados Técnicos do Modulo
RESUN 560W RS8I-560M-F30

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 42.12V
Corrente no ponto máximo de potência (Imp): 13.30 A
Tensão em Circuito Aberto (Voc): 50,05 V
Corrente de Curto Circuito (Isc): 14,07 A
Eficiência: 21,7 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.32 % / °C
Coeficiente de temperatura (Isc): 0.05 % / °C

DADOS MECÂNICOS
Tipo da célula: Monocristalina
Arranjo de células 182x91 10 bus bars
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 27.2Kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades


Dados Técnicos do Inversor
SUN-5K-G05P1-EU-AM2

Entrada (Input - DC)
Máx. Potência DC (kW) 6.5 kW
Máx. Tensão de entrada CC em VOC (V) 550V
Tensão de Partida (V) 80V
Faixa de Operação do MPPT (V) 70~500V
Máx. Corrente de entrada CC (A) 18+18 A
Máx. Corrente de Curto circuito CC (A) 27+27 A
Número de MPPT / Strings por MPPT 2/1+1

Saída (Output - AC)
Potência nominal de saída 5000 W
Máx. Potência de saída (kW) 5.5kW
Tensão Nominal da rede CA (V) 230V
Frequência nominal da rede (Hz) 60Hz
Fases Monofásico
Corrente nominal de saída CA (A) 25 A
Fator de potência > 0.8 adiantado ~ 0.8 atrasado
Distorção Harmônica Total < 3%
Injeção de corrente CC (mA) < 0.5%

Eficiência
Máxima Eficiência 97.5%
Eficiência MPPT > 99%

Proteções
Proteção contra polaridade reversa CC
Proteção contra curto-circuito CA
Proteção contra sobretensão de saída CA
Proteção contra sobrecorrente de saída CA
Proteção térmica
Proteção de resistência de isolamento
Monitoramento de falha de aterramento
Monitoramento de rede elétrica
Proteção contra surtos DC e CA TIPO III
Anti-Ilhamento
Proteção de temperatura

Parâmetros Gerais
Conexão DC MC4
Conexão AC Plugue padrão IP65
Interface RS485 / RS232
Tamanho (mm) 305Lx280Ax180P
Peso (kg) 7.7kg
Topologia sem transformador
Consumo Interno < 1W (Noite)
Temperatura de Operação -25C~65ºC > 45ºC Deranting
Grau de proteção IP65
Emissão de Ruído <35 dB
Refrigeração Arrefecimento Inteligente
Máx. Altitude de operação s/ rede de potência 3000m
Umidade do ambiente de operação 0-100%
Padrão de conexão à rede IEC 61727, IEC 62116, EN 50549, NRS 097, RD 140, UNE 217002, G99
Padrões de segurança IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
