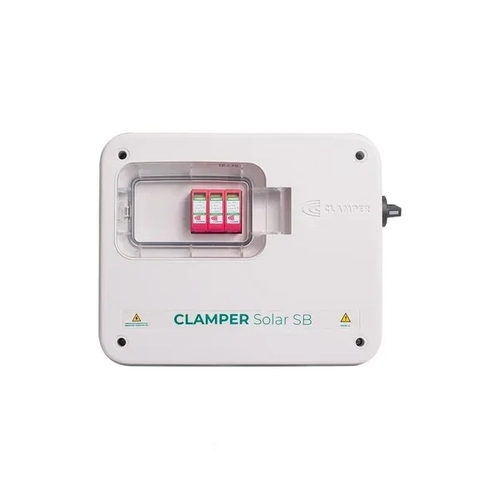

STRING BOX CLAMPER SB 1040V 32A 1E/1S 1 ENTRADA 1 SAIDA
CLAMPER Solar SB 1040V 32A 1E/1S PC
Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos CLAMPER Solar e dispositivos de interrupção e seccionamento do circuito entre o módulo fotovoltaico e o inversor.

Características
Possibilidade de conexão de até quatro séries fotovoltaicas (PV Strings);
Quatro saídas comutadas com circuitos independentes em um único painel;
Adequado para uso externo.

Principais aplicações
Proteção, interrupção e seccionamento de sistemas fotovoltaicos.

Características Técnicas

Código CLAMPER ? 020007
Nº de entradas DC - 1
Nº de saídas DC - 1
Tensão máxima de operação VDC 1040

Entradas DC
Corrente máxima por entrada 32 A
Conexão dos cabos de entrada (+/-) - Diretamente nos bornes
Seção dos cabos ** mm² 4 até 6
Prensa-cabos - M16

Saída DC
Conexão dos cabos de saída (+/-)
Diretamente nos bornes
Seção dos cabos 4 até 10 mm²
Prensa-cabos - M16

Aterramento
Conexão do cabo de aterramento (+/-) - Diretamente nos bornes
Seção do cabo ** mm² 6 até 10
Prensa-cabos - M16
Invólucro
Peso aproximado 1,7kg
Dimensões mm 308,3 x 253,3 x 112,5 (C x A x P)
Grau de proteção - IP65
Material - Policarbonato com proteção UV

Norma aplicável - EN 50539-11 (Certificado UL-BR19.1204)
Classe de proteção - II
Tecnologia de proteção - Varistor de Óxido Metálico (MOV)
Modos de proteção - L+/PE, L-/PE (modo comun), L+/L- (modo diferencial)
Nivel de proteção - Up kV 5,0
Tempo de resposta típico ns <25
Tensão máxima de operação continua - UCPV VDC 1040
Corrente de descarga nominal @ 8/20 µs - IN kA 18
Corrente de descarga máxima @ 8/20 µs - IMÁX kA 40
Corrente de descarga total @ 8/20 µs - ITOTAL kA 40
Indicação de proteção em serviço - Local, através de bandeirola (Verde - SERVIÇO, Vermelho - DEFEITO)
Seção de condutores de conexão elétrica mm² 4 - 25
Torque do parafuso de conexão elétrica Nm 3,2 ± 5%
Grau de proteção - IP20

Características Técnicas Unidade Dispositivo interruptor-seccionador
Norma aplicável - IEC 60947-3
Número de polos - 4
Corrente máxima @ U = 1.000 V C 32A
Tensão nominal de isolamento - Ui 1000 VDC
Tensão nominal de pulso - Uimp 8kV
Seção dos condutores 2,5 - 10 mm²
Torque do parafuso de conexão elétrica 1,2 - 1,8 Nm
Grau de proteção - IP20
