GERADOR SOLAR
Dados Técnicos do Modulo

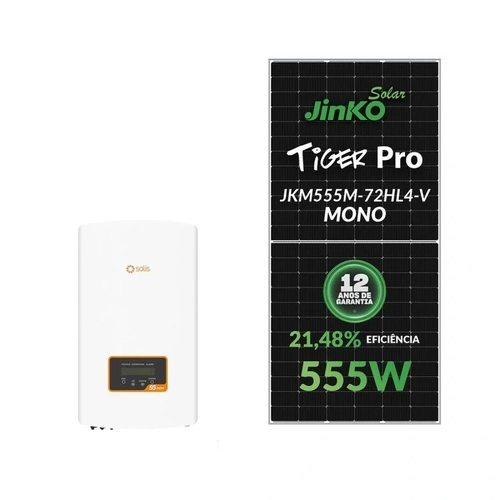

MODULO SOLAR JINKO 555W TIGER PRO JKM555M-72HL4-V

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 555 W
Tensão no ponto máximo de potência (Vmp): 40,99 V
Corrente no ponto máximo de potência (Imp): 13.54 A
Tensão em Circuito Aberto (Voc): 49,722 V
Corrente de Curto Circuito (Isc): 14.12 A
Eficiência: 21.48 %
Tensão Máxima do Sistema 1000/1500VDC (IEC)
Valor máximo do fusível em série 25 A

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.35% / °C
Coeficiente de temperatura (Voc): -0.28% / °C
Coeficiente de temperatura (Isc): 0.048 % / °C
Temperatura nominal da célula (NOCT): 45±2°C

DADOS MECÂNICOS
Tipo da célula: P Type Monocristalina
Arranjo de células 144 (6x24)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² TUV sendo 400mm de comprimento
Conector: Série MC4
Peso bruto por modulo: 27 Kg
Dimensão: 2261 x 1134 x 30 mm
Números de módulos por pallet: 31 unidades

Dados Técnicos do Inversor:
Entrada CC
Potência máxima de entrada: 11,9 kW
Tensão máx. de entrada: 600 V
Tensão nominal: 330 V
Tensão de partida: 90 V
Intervalo de tensão MPPT: 90-520 V
Corrente máx. de entrada: 14 A / 28 A
Corrente máx. de curto-circuito: 19,5 A / 35 A
MPPTs / Número de Entradas: 2/3
Saída CA
Potência nominal de saída: 7 kW
Potência nominal de saída a 40°C: 7 kW
Potência máx. de saída aparente: 7,7 kVA
Potência máx. de saída: 7,7 kW
Potência máx. de saída a 40°C: 7,7 kW
Tensão nominal da rede: 1/N/PE, 220 V
Frequência nominal da rede: 60 Hz
Corrente nominal de saída da rede: 31,8 A
Corrente máx de saída: 35 A
Fator de potência: > 0,99 (0,8 inicial - 0,8 atrasado)
Harmônicas (THDi): <3%
Eficiência
Eficiência máxima: 97.7%
Eficiência EU: 96.8%
Eficiência MPPT: >99.5%

Proteção
Proteção contra inversão de polaridade CC: Sim
Proteção contra curto-circuito: Sim
Proteção de sobrecorrente de saída: Sim
Proteção contra sobretensão: Sim
Monitoramento de rede: Sim
Proteção de ilhamento: Sim
Proteção de temperatura: Sim
AFCI integrado (proteção de circuito de falha de arco CC): Sim
Interruptor CC integrado: Sim

Dados gerais
Dimensões (L*A*P): 310*543*180 mm
Peso: 13 kg
Topologia: Sem Transformador
Consumo próprio (noite): <1W
Faixa de temperatura ambiente de operação: -25 ~ +60°C
Umidade relativa: 0-100%
Grau de proteção (IP): IP66
Conceito de refrigeração: Convecção natural
Altitude máx. de operação: 4000 m
Certificados de padrão de conexão da rede: NBR 16149, NBR 16150, IEC 62116, IEC 61000-3-4/-5, IEC 61000-3-11/-12
Padrão de segurança / EMC: IEC 62109-1/-2, IEC 61000-6-1/-2/-3/-4
Características
Conexão CC: Conectores MC4
Conexão CA: Ficha de ligação rápida
Tela: LED + APP
Comunicação: RS485, USB, Opcional: Wi-Fi, GPRS
