GERADOR SOLAR
Dados Técnicos do Modulo

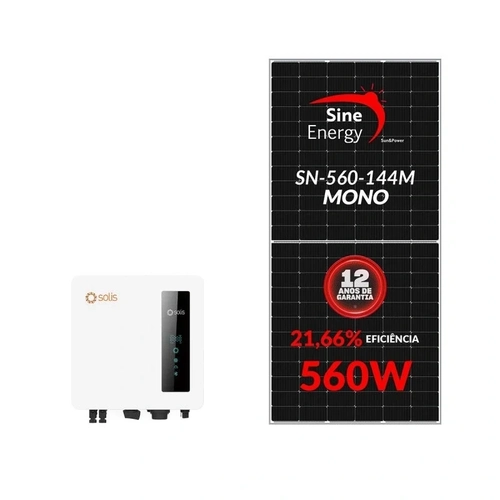

MODULO SOLAR SINE ENERGY 560W SN-560-144MT
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 41,63V
Corrente no ponto máximo de potência (Imp): 13,45 A
Tensão em Circuito Aberto (Voc): 50,13V
Corrente de Curto Circuito (Isc): 14,32 A
Eficiência: 21,66 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.30 % / °C
Coeficiente de temperatura (Isc): 0.060 % / °C
DADOS MECÂNICOS
Arranjo de células 182x91mm
Número de células: 144pcs(24x6)
Vidro duplo temperado revestido de 3,2mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 26,5 kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades

Dados Técnicos do Inversor:
Entrada CC
Potência máxima de entrada: 8.5 kW
Tensão máx. de entrada: 550 V
Tensão nominal: 330 V
Tensão de partida: 100 V
Intervalo de tensão MPPT: 90-550 V
Corrente máx. de entrada: 16 A / 16 A
Corrente máx. de curto-circuito: 22 A / 22 A
MPPTs / Número de Entradas: 2/2

Saída CA
Potência nominal de saída: 5 kW
Potência nominal de saída a 40°C: 5 kW
Potência máx. de saída aparente: 5 kVA
Potência máx. de saída: 5 kW
Potência máx. de saída a 40°C: 5 kW
Tensão nominal da rede: 1/N/PE, 220 V
Frequência nominal da rede: 60 Hz
Corrente nominal de saída da rede: 22,7 A / 21,7 A
Corrente máx de saída: 22,7 A
Fator de potência: > 0,99 (0,8 inicial - 0,8 atrasado)
Harmônicas (THDi): <3%
Eficiência
Eficiência máxima: 97.7%
Eficiência EU: 97.1%
Eficiência MPPT: >99.5%

Proteção contra inversão de polaridade CC: Sim
Proteção contra curto-circuito: Sim
Proteção de sobrecorrente de saída: Sim
Proteção contra sobretensão: Sim
Monitoramento de rede: Sim
Proteção de ilhamento: Sim
Proteção de temperatura: Sim
AFCI integrado (proteção de circuito de falha de arco CC): Sim
Interruptor CC integrado: Sim

Dados gerais
Dimensões (L*A*P): 330*371*161 mm
Peso: 8.9 kg
Topologia: Sem Transformador
Consumo próprio (noite): <1W
Faixa de temperatura ambiente de operação: -25 ~ +60°C
Umidade relativa: 0-100%
Grau de proteção (IP): IP66
Conceito de refrigeração: Convecção natural
Altitude máx. de operação: 4000 m
Certificados de padrão de conexão da rede: NBR 16149, NBR 16150, IEC 62116, IEC 61000-3-4/-5, IEC 61000-3-11/-12
Padrão de segurança / EMC: IEC 62109-1/-2, IEC 61000-6-1/2/-3/-4

Características
Conexão CC: Conectores MC4
Conexão CA: Ficha de ligação rápida
Tela: LED + APP
Comunicação: RS485, USB, Opcional: Wi-Fi, GPRS
