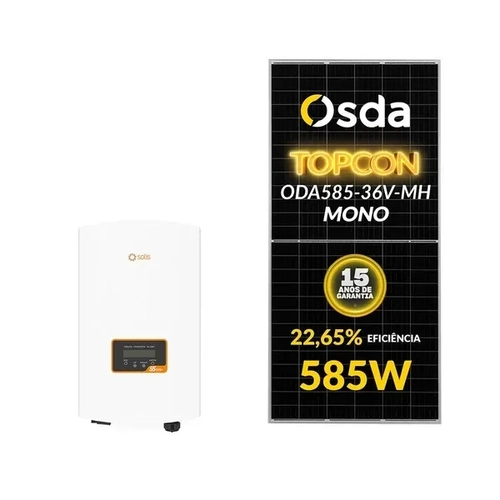

GERADOR SOLAR
Dados Técnicos do Modulo
OSDA 585W ODA585-36V-MH
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 585 W
Tensão no ponto máximo de potência (Vmp): 42,52V
Corrente no ponto máximo de potência (Imp): 13,76 A
Tensão em Circuito Aberto (Voc): 51,16 V +- 3%
Corrente de Curto Circuito (Isc): 14,55 A +- 3%
Eficiência: 22,65 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.300 % / °C
Coeficiente de temperatura (Voc): -0.260 % / °C
Coeficiente de temperatura (Isc): +0.047 % / °C

DADOS MECÂNICOS
Tipo da célula:182*91 (N TYPE Mono)
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 27,40 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs

Dados Técnicos do Inversor:
Entrada CC

Potência máxima de entrada: 17 kW

Tensão máx. de entrada: 600 V

Tensão nominal: 330 V

Tensão de partida: 120 V

Intervalo de tensão MPPT: 100-500 V

Corrente máx. de entrada: 14 A / 14 A / 14 A

Corrente máx. de curto-circuito: 22 A / 22 A / 22 A

MPPTs / Número de Entradas: 3/3

Saída CA

Potência nominal de saída: 10 kW

Potência nominal de saída a 40°C: 10 kW

Potência máx. de saída aparente: 10 kVA

Potência máx. de saída: 10 kW

Potência máx. de saída a 40°C: 10 kW

Tensão nominal da rede: 1/N/PE, 220 V

Frequência nominal da rede: 60 Hz

Corrente nominal de saída da rede: 45,5 A / 43,5 A

Corrente máx de saída: 45,9 A

Fator de potência: > 0,99 (0,8 inicial - 0,8 atrasado)

Harmônicas (THDi): <3%

Eficiência
Eficiência máxima: 98.0%
Eficiência EU: 97.1%
Eficiência MPPT: >99.5%

Proteção
Proteção contra inversão de polaridade CC: Sim
Proteção contra curto-circuito: Sim
Proteção de sobrecorrente de saída: Sim
Proteção contra sobretensão: Sim
Monitoramento de rede: Sim
Proteção de ilhamento: Sim
Proteção de temperatura: Sim
AFCI integrado (proteção de circuito de falha de arco CC): Sim
Interruptor CC integrado: Sim

Dados gerais
Dimensões (L*A*P): 333*579*253 mm
Peso: 18,5 kg
Topologia: Sem Transformador
Consumo próprio (noite): <1W
Faixa de temperatura ambiente de operação: -25 ~ +60°C
Umidade relativa: 0-100%
Grau de proteção (IP): IP66
Conceito de refrigeração: Convecção natural
Altitude máx. de operação: 4000 m
Certificados de padrão de conexão da rede: NBR 16149, NBR 16150, IEC 62116, IEC 61000-3-4/-5, IEC 61000-3-11/-12
Padrão de segurança / EMC: IEC 62109-1/-2, IEC 61000-6-1/-2/-3/-4

Características
Conexão CC: Conectores MC4
Conexão CA: Terminal OT
Tela: LCD
Comunicação: RS485, USB, Opcional: Wi-Fi, GPRS
