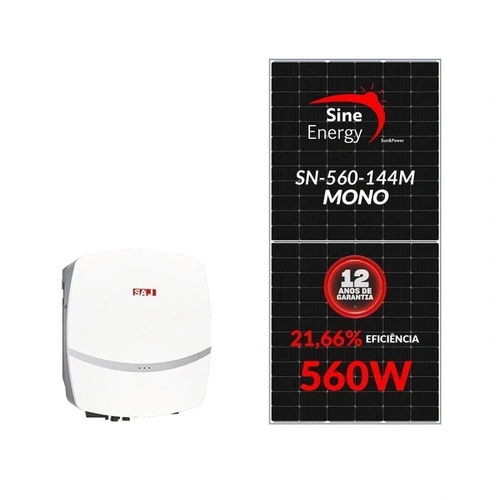

GERADOR SOLAR
Dados Técnicos do Modulo
MODULO SOLAR SINE ENERGY 560W SN-560-144MT
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 41,63V
Corrente no ponto máximo de potência (Imp): 13,45 A
Tensão em Circuito Aberto (Voc): 50,13V
Corrente de Curto Circuito (Isc): 14,32 A
Eficiência: 21,66 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.30 % / °C
Coeficiente de temperatura (Isc): 0.060 % / °C
DADOS MECÂNICOS
Arranjo de células 182x91mm
Número de células: 144pcs(24x6)
Vidro duplo temperado revestido de 3,2mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 26,5 kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades

MODELO R5-5K-S2-15
Dados Técnicos do Inversor
SAJ - R5-5K-S2-15
Entrada (Input - DC)

Potência DC máxima 7500 W

Tensão máxima de entrada CC 600 V

Faixa de tensão MPPT 90 V a 550 V

Tensão nominal de entrada 360 V

Tensão de partida: 100 V

Tensão de entrada mínima 80 V

Corrente de entrada máxima 15/15 A

Corrente de curto máxima 18/18 A

Número de MPPT 2

Número de STRING por MPPT 1/1

Chave seccionadora: Integrado





Saída (Output - AC)

Potência nominal de saída 5000 W

Máxima potência CA: 5500 VA

Corrente máxima de saída 25 A

Tensão de entrada 220V, 230V, 240V / 180V - 280V

Frequência 50Hz, 60Hz / +- 5Hz

Distorção Harmônica (TDHI) na potência nominal < 2%

Fator de potência > 0.8 adiantado ~ 0.8 atrasado

Cabos CA: L+N+PE



Eficiência

Máxima Eficiência 98,1%

Eficiência MPPT > 99.9%





Proteção

Proteção interna contra sobre tensão: Integrado

Detecção de resistência de isolamento CC: Integrado

Monitoramento da rede: Integrado

Proteção Curto Circuito CA: Integrado

Detecção de Aterramento CA: Integrado

Monitoramento GFCI: Integrado

Monitoramento DCI: Integrado

Proteção Surto CC: TIPO III

Proteção Surto CA: TIPO III

Proteção térmica: Integrado

Proteção Anti-ilhamento: AFD





Interface

Conexão CC: MC4

Conexão CA: Conector de encaixe

Display: LED+(Bluetooth/Wi-Fi+APP)

Modo de comunicação: Wi-Fi / GPRS / 4G (Opcional)





Dados Gerais

Topologia: Sem transformador

Consumo Noturno: <0.2W

Consumo em modo de espera: 6W

Faixa de temperatura operacional: -40ºC a +60ºC

Método de resfriamento: convecção natural

Umidade no ambiente: 0 ? 100% sem condensação

Altitude do Local: 4000m (>3000m com depreciação de potência)

Grau de Proteção: IP 65

Montagem: Suporte de painel traseiro

Dimensão: 389*367*143 mm

Peso (Kg): 12,2

Inmetro: 006508/2022
