GERADOR SOLAR
Dados Técnicos do Modulo

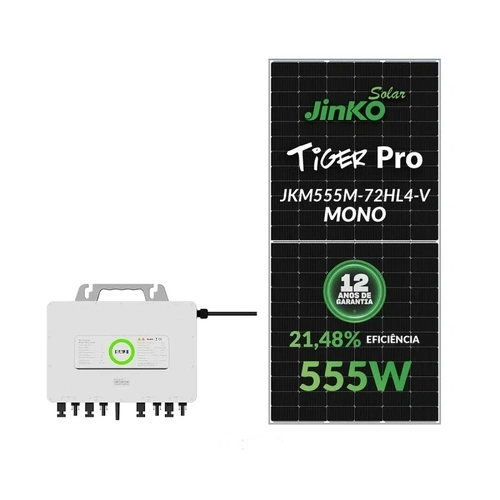

MODULO SOLAR JINKO 555W TIGER PRO JKM555M-72HL4-V

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 555 W
Tensão no ponto máximo de potência (Vmp): 40,99 V
Corrente no ponto máximo de potência (Imp): 13.54 A
Tensão em Circuito Aberto (Voc): 49,722 V
Corrente de Curto Circuito (Isc): 14.12 A
Eficiência: 21.48 %
Tensão Máxima do Sistema 1000/1500VDC (IEC)
Valor máximo do fusível em série 25 A

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.35% / °C
Coeficiente de temperatura (Voc): -0.28% / °C
Coeficiente de temperatura (Isc): 0.048 % / °C
Temperatura nominal da célula (NOCT): 45±2°C

DADOS MECÂNICOS
Tipo da célula: P Type Monocristalina
Arranjo de células 144 (6x24)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² TUV sendo 400mm de comprimento
Conector: Série MC4
Peso bruto por modulo: 27 Kg
Dimensão: 2261 x 1134 x 30 mm
Números de módulos por pallet: 31 unidades

Dados Técnicos do Micro Inversor
M2-2.25K-S4
Entrada DC
Faixa recomendada de potência do módulo fotovoltaico (STC) [Wp]: 400 a 625+
Tensão de rastreamento de potência de pico [V] 28 a 45
Faixa de tensão operacional [V] 16 a 45
Tensão máxima de entrada [V] 60
Número de MPPTs 4
Corrente máxima de entrada [A] 20x4

Saida (AC)
Potência Máxima de Saída [VA] 2250
Corrente de saída nominal [A] 9,78
Tensão/faixa CA nominal [V] L+N+PE, 220,230,240/180a280
Frequência/faixa de saída nominal [Hz] 50,60/45a55,55a65
Fator de potência [cos f] > 0,99 padrão, 0,8 inicial / 0,8 atrasado
Distorção Harmônica Total [THDi] <3%
Máximo de unidades por filial 10AWG: 3

Eficiência
Eficiência máxima 97.00%
Eficiência CEC 96.50%

Dados Mecânicos
Faixa de temperatura operacional: 40°C a +65°C (45°C a 65°C com redução de potência)
Comunicação: Wi-Fi / Sub-1G
Método de resfriamento Natural
Umidade ambiente 0-100% sem condensação
Altitude 4000m (>3000m de redução de potência)
Proteção de entrada IP67
Dimensões [L * A * P] [mm] 333*225*40
Peso [kg] 5,8
Garantia [Ano] 12
Padrão aplicável EN62109-1/2, EN61000-6-1/2/3/4, EN50438, EN50549, C10/11, IEC62116, IEC61727, RD1699,
CEI 0-16, CEI O-021, AS4777.2, NBR16149, NBR 16150, VDE-AR-N 4015, VDE 0126-1-1,RoSH

Inmetro: 000735/2024
