GERADOR SOLAR
Dados Técnicos do Modulo

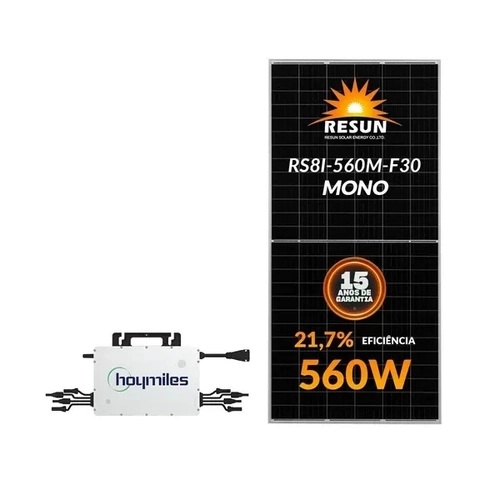

RESUN 560W RS8I-560M-F30

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 42.12V
Corrente no ponto máximo de potência (Imp): 13.30 A
Tensão em Circuito Aberto (Voc): 50,05 V
Corrente de Curto Circuito (Isc): 14,07 A
Eficiência: 21,7 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.32 % / °C
Coeficiente de temperatura (Isc): 0.05 % / °C

DADOS MECÂNICOS
Tipo da célula: Monocristalina
Arranjo de células 182x91 10 bus bars
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 27.2Kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades


Dados Técnicos do Inversor
HOYMILES HMS-2000DW-4T

Dados de entrada (CC)

Potência do módulo normalmente usada (W): 400 a 670+
Tensão de entrada máxima (V): 65
Faixa de tensão MPPT (V): 16 - 60
Tensão de arranque mínima/máxima (V): 22/60
Corrente de entrada máxima (A): 4x16
Corrente máxima da corrente de curto-circuito de entrada (A): 4x25
Número de MPPTs: 2
Número de saídas por MPPT: 2

Dados de saída (CA)
Potência máxima de saída contínua (VA): 2000
Corrente máxima de saída contínua (A): 9,62 / 9,09 / 8,70 / 8,33
Tensão de saída nominal (V): 208 / 220 / 230 / 240
Tensão de saída faixa (V): 180-275
Frequência nominal/faixa (Hz): 50/45 - 55 o 60/55 - 65
Fator de potência (ajustável): > 0,99 predeterminado
Distorção harmônica total: 0,8 adiantado ? 0,8 atrasado
Unidades máximas por ramo de 10 AWG: 3

Eficiência
Eficiência CEC máxima: 96,5%
Eficiência nominal do MPPT: 99,8%
Consumo noturno de energia (mW): <50

Dados mecânicos
Faixa de temperatura ambiente (¿): -40 a 65+
Dimensões (L × A × P mm): 310 × 185 × 40,6
Peso (kg): 4,5
Classificação da carcaça: IP67 externa (NEMA 6)
Arrefecimento: Convecção natural - Sem ventiladores
Recursos
Comunicação: Wi-Fi Integrado
Tipo de isolamento: Transformador HF isolado galvanicamente
Monitoramento: S-Miles Cloud
Conformidade: UL 1741, ABNT NBR 16150:2013, ABNT NBR 16149:2013

** ATENÇÃO: SE ADQUIRIDO DE FORMA AVULSA, A EDELTEC INDICA A COMPRA DO CONECTOR HOYMILES MICROINVERSOR SERIE HMS - AC TRUNK (SKU: 110537) PARA LIGAÇÃO DA ALIMENTAÇÃO CA COM O CABO TRONCO DO MICRO INVERSOR, E TAMBÉM DO CONECTOR HOYMILES MICROINVERSOR END CAP SERIE HMS - AC TRUNK (SKU: 110538) PARA FECHAMENTO DO SISTEMA. ITENS VENDIDO SEPARADAMENTE. **

- SKU: 110539 - FERRAMENTA MICROINVERSOR HOYMILES PARA DESBLOQUEIO DO CONECTOR TRONCO CA TIPO H - TRUNK UNLOCK

- SKU: 110540 - FERRAMENTA MICROINVERSOR HOYMILES PARA DESBLOQUEIO CA/CC - TRUNK DISCONNECT
