GERADOR SOLAR
Dados Técnicos do Modulo

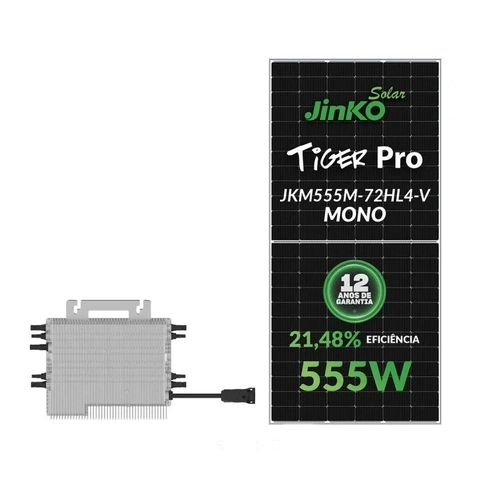

MODULO SOLAR JINKO 555W TIGER PRO JKM555M-72HL4-V

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 555 W
Tensão no ponto máximo de potência (Vmp): 40,99 V
Corrente no ponto máximo de potência (Imp): 13.54 A
Tensão em Circuito Aberto (Voc): 49,722 V
Corrente de Curto Circuito (Isc): 14.12 A
Eficiência: 21.48 %
Tensão Máxima do Sistema 1000/1500VDC (IEC)
Valor máximo do fusível em série 25 A

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.35% / °C
Coeficiente de temperatura (Voc): -0.28% / °C
Coeficiente de temperatura (Isc): 0.048 % / °C
Temperatura nominal da célula (NOCT): 45±2°C

DADOS MECÂNICOS
Tipo da célula: P Type Monocristalina
Arranjo de células 144 (6x24)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² TUV sendo 400mm de comprimento
Conector: Série MC4
Peso bruto por modulo: 27 Kg
Dimensão: 2261 x 1134 x 30 mm
Números de módulos por pallet: 31 unidades

Dados Técnicos do Inversor
DEYE SUN-M225G4-EU-Q0
Entrada (Input - DC)
Potência DC recomendada (STC): 210~700W (4)
Tensão máxima de entrada C: 60 V
Faixa de tensão MPPT 25~55 V
Faixa de tensão DC operacional: 20~60V
Tensão nominal 42,5 V
Corrente de entrada máxima 18 X 4 A
Corrente máxima de curto circuito 27 X 4 A
Quantidade de MPPT/Entrada 4/1
Saída (Output - AC)
Potência nominal de saída: 2250 W
Corrente máxima de saída: 10 A
Tensão Nominal 220/230V
Frequência: 60.0 Hz
Fator de potência >0.99
Máximo por cabo Tronco: 3
Distorção harmônica de corrente total THDi: <3%
Corrente de injeção CC: <0.5%In

Eficiência
Eficiência Máxima: 96.5%
Eficiência MPPT > 99%
Proteção
Proteção contra polaridade reversa CC: Sim
Proteção contra sobrecorrente CA: Sim
Proteção contra sobretensão CA: Sim
Monitoramento da rede elétrica: Sim
Monitoramento da proteção de Anti-Ilhamento: Sim
Detecção de falha de aterramento: Sim
Proteção contra queda de carga por sobretensão: Sim
Grau de proteção contra sobrecarga: TIPO II (CC), TIPO II (CA)

Parâmetros Gerais
Faixa de temperatura operacional: -40ºC a +65ºC, > 45ºC de redução
Conexão DC MC4
Conexão AC conector Plug-in
Comunicação: WIFI
Resfriamento: Convecção Natural
Grau de proteção: IP67
Topologia do inversor: Isolado
Dimensão: 311x250,5x36,5 mm
Peso (Kg): 5.1
Garantia: 15 anos
Registro Inmetro: 001070/2024 Data Concessão 31/01/2024

** ATENÇÃO: SE ADQUIRIDO DE FORMA AVULSA, A EDELTEC INDICA A COMPRA DO CONECTOR DEYE MICROINVERSOR MACHO - AC TRUNK NEW (SKU: 286844) PARA LIGAÇÃO DA ALIMENTAÇÃO CA COM O CABO TRONCO DO MICRO INVERSOR. ITEM VENDIDO SEPARADAMENTE. **
