GERADOR SOLAR
Dados Técnicos do Modulo

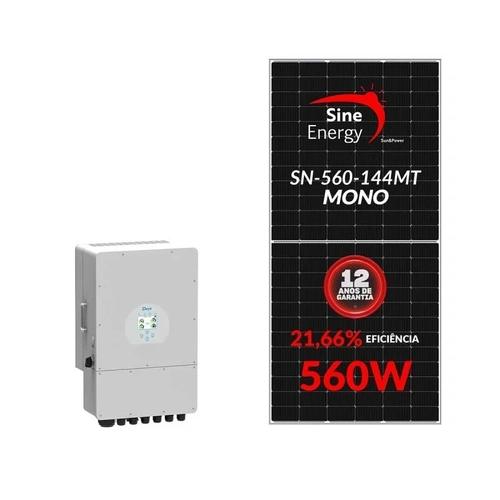

MODULO SOLAR SINE ENERGY 560W SN-560-144MT
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 41,63V
Corrente no ponto máximo de potência (Imp): 13,45 A
Tensão em Circuito Aberto (Voc): 50,13V
Corrente de Curto Circuito (Isc): 14,32 A
Eficiência: 21,66 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.30 % / °C
Coeficiente de temperatura (Isc): 0.060 % / °C
DADOS MECÂNICOS
Arranjo de células 182x91mm
Número de células: 144pcs(24x6)
Vidro duplo temperado revestido de 3,2mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 26,5 kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades

Modelo: SUN-12K-SG04LP3-EU
Tipo da Bateria: Chumbo-ácido ou íon-lítio
Faixa de tensão da bateria (V): 40~60
Corrente máxima de carregamento (A): 240
Corrente máxima de descarga (A): 240
Curva de carregamento: 3 estágios / Equalização
Dados de Entrada da Bateria: Auto adaptação ao BMS
Dados de Entrada do String FV
Potência de entrada CC máxima (W): 15600
Tensão máxima de entrada 200V
Faixa de operação do MPPT (V): 200-650
Nº de MPPT/ N° de Strings por MPPT : 2/2+1
Corrente Curto-Circuito FV por string (A): 16

Dados de Saída CA
Saída nominal CA e potência UPS (W) - 12000
Potência máxima de saída CA (W): 13200
Corrente nominal de saída CA (A): 18
Corrente máxima de saída CA (A): 27
Máxima corrente de funcionamento sem bateria e FC CA (A): 50
Potência de pico (fora da rede): Dobro da potência nominal, 10 S
Fator de potência: 0.8 adiantado ? 0,8 atrasado
Tensão nominal da rede: 380/400 Vac
Tipo de Rede: Trifásico
Faixa de tensão da rede (V): 277 Vca ? 460 Vca
Frequência nominal da rede (Hz): 50/60 Hz
Distorção harmônica: THD<3% (Carga linear<1.5%)
Porta LOAD
Tensão nominal de saída da porta LOAD (V): 220/380 ou 230/400

Porta GEN
Tipos de dispositivos aplicáveis: Gerador a diesel
Tipo de onda do gerador: Senoidal Pura

Eficiência
Eficiência máxima: 97.60%
Eficiência Euro: 97,00%
Eficiência MPPT: 99,90%

Proteção
Proteção de detecção de arco CC: Sim
Proteção anti-ilhamento: Sim
Proteção de polaridade reversa da string PV: Sim
Detecção de resistência de isolamento: Sim
Unidade de Monitoramento de Corrente Residual: Sim
Proteção contra sobrecorrente de saída: Sim
Proteção contra sobretensão CA: Sim
Proteção contra curto circuito CA: Sim
DPS Interno: CC TIPO II / CA TIPO II

Dados gerais:
Temperatura de operação: -40ºC ~65ºC
Dimensões (mm): 420Lx656Ax281P
Peso (kg): 45Kg
Refrigeração: Arrefecimento inteligente
Grau de proteção: IP65
Padrões de conexões da rede: UL1741, iEEE1547, RULE21, VDE 0126, AS4777, NRS22017, G98, G99, IEC61683, IEC62116, IEC61727, EN61000-6-1, EN61000-6-3, FCC 15 classe B.
Padrões de segurança: IEC62109-1, IEC62109-2
