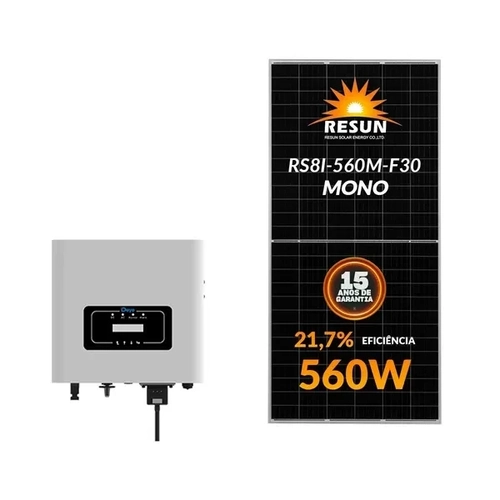

GERADOR SOLAR
Dados Técnicos do Modulo
RESUN 560W RS8I-560M-F30

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 42.12V
Corrente no ponto máximo de potência (Imp): 13.30 A
Tensão em Circuito Aberto (Voc): 50,05 V
Corrente de Curto Circuito (Isc): 14,07 A
Eficiência: 21,7 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.32 % / °C
Coeficiente de temperatura (Isc): 0.05 % / °C

DADOS MECÂNICOS
Tipo da célula: Monocristalina
Arranjo de células 182x91 10 bus bars
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 27.2Kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades


DEYE - SUN-3K-G

Entrada (Input - DC)
Máx. Potencia DC (kW) 3,9 kW
Máx. Tensão de entrada CC em VOC (V) 550V
Tensão de Partida (V) 120V
Faixa de Operação do MPPT (V) 100~500V
Máx. Corrente de entrada CC (A) 13A
Número de MPPT / Strings por MPPT 1/1

Saída (Output - AC)
Potência nominal de saída 3000 W
Máx. Potência de saída (kW) 3.3kW
Tensão Nominal da rede CA (V) 230V
Faixa de tensão da rede CA (V) 160~300V
Frequência nominal da rede (Hz) 60Hz
Fases Monofásico
Corrente nominal de saída CA (A) 14 A
Fator de potência > 0.8 adiantado ~ 0.8 atrasado
Distorção Harmônica Total < 3%
Injeção de corrente CC (mA) < 0.5%
Faixa de frequência da rede 57~62 Hz

Eficiência
Máxima Eficiência 97.5%
Eficiência MPPT > 99%

Proteções
Proteção contra polaridade reversa CC
Proteção contra curto-circuito CA
Proteção se sobre corrente de saída CA
Proteção de resistência de isolamento
Monitoramento de falha de aterramento
Proteção contra surtos
Anti-Ilhamento
Proteção de temperatura

Parâmetros Gerais
Conexão DC MC4
Conexão AC Plugue padrão IP65
Display LCD1602
Interface RS485 / RS232
Tamanho (mm) 330Lx310Ax115P
Peso (kg) 6kg
Topologia sem transformador
Consumo Interno < 1W (Noite)
Temperatura de Operação -25C~60ºC
Grau de proteção IP65
Emissão de Ruído <30 dB
Refrigeração Arrefecimento Inteligente
Máx. Altitude de operação s/ rede de potência 2000m
Vida Útil projetada >20 anos
Padrão de conexão à rede EN50549, IEC61727
Umidade do ambiente de operação 0-100%
Padrões de segurança IEC62109-1/-2, EN61000-6-1, EN61000-6-3
Garantia: 5 + 5 anos
