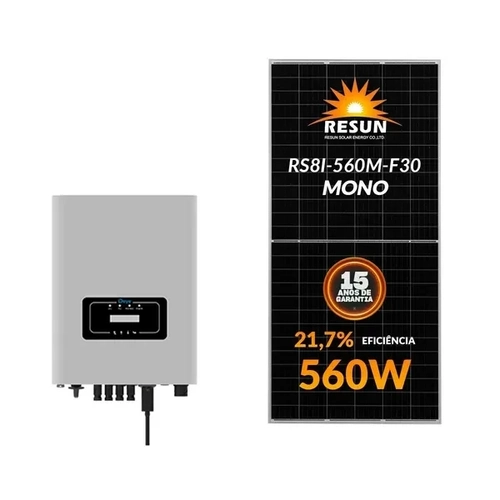

GERADOR SOLAR
Dados Técnicos do Modulo
RESUN 560W RS8I-560M-F30

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 42.12V
Corrente no ponto máximo de potência (Imp): 13.30 A
Tensão em Circuito Aberto (Voc): 50,05 V
Corrente de Curto Circuito (Isc): 14,07 A
Eficiência: 21,7 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.32 % / °C
Coeficiente de temperatura (Isc): 0.05 % / °C

DADOS MECÂNICOS
Tipo da célula: Monocristalina
Arranjo de células 182x91 10 bus bars
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 27.2Kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades


DEYE - SUN-15K-G03

Entrada (Input - DC)
Máx. Potencia DC (kW) 19,5 kW
Máx. Tensão de entrada CC em VOC (V) 1000V
Tensão de Partida (V) 250V
Faixa de Operação do MPPT (V) 200~800V
Máx. Corrente de entrada CC (A) 11+22 A
Número de MPPT / Strings por MPPT 2/1+2

Saída (Output - AC)
Potência nominal de saída 15000 W
Máx. Potência de saída (kW) 16.5 kW
Tensão Nominal da rede CA (V) 380V
Faixa de tensão da rede CA (V) 277~460V
Frequência nominal da rede (Hz) 60Hz
Trifásico
Corrente nominal de saída da rede CA (A) 21.8 A
Máx. Corrente de saída CA (A) 24 A
Fator de potência > 0.8 adiantado a 0.8 atrasado
Corrente da rede THD < 3%
Corrente de injeção CC (mA) < 0.5%
Faixa de frequência da rede 57~62 Hz

Eficiência
Máxima Eficiência 98.5%
Eficiência MPPT > 99%

Proteções
Proteção contra polaridade reversa CC
Proteção contra curto-circuito CA
Proteção de sobre corrente de saída CA
Proteção de sobre tensão de saída CA
Proteção de resistência de isolamento
Monitoramento de falha de aterramento
Proteção contra surtos
Proteção de temperatura
Anti-Ilhamento

Parâmetros Gerais
Conexão DC MC4
Conexão AC Plugue classificado IP65
Display LCD1602
Interface RS485 / RS232
Tamanho (mm) 330Lx430Ax193.5P
Peso (kg) 17kg
Topologia sem transformador
Consumo Interno < 1W (Noite)
Temperatura de Operação -25C~60ºC
Grau de proteção IP65
Emissão de Ruído <30 dB
Refrigeração Arrefecimento Inteligente
Máx. Altitude de operação s/ rede de potência 2000m
Vida Útil projetada >20 anos
Padrão de conexão à rede EN50549, IEC61727
Umidade do ambiente de operação 0-100%
Padrões de segurança IEC62109-1/-2, EN61000-6-1, EN61000-6-3
Garantia: 5 + 5 anos
