GERADOR SOLAR
Dados Técnicos do Modulo

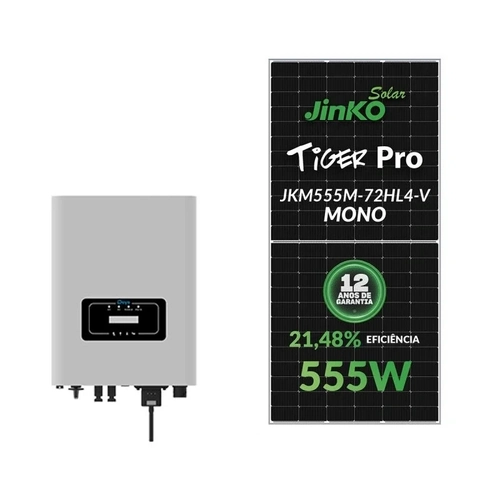

MODULO SOLAR JINKO 555W TIGER PRO JKM555M-72HL4-V

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 555 W
Tensão no ponto máximo de potência (Vmp): 40,99 V
Corrente no ponto máximo de potência (Imp): 13.54 A
Tensão em Circuito Aberto (Voc): 49,722 V
Corrente de Curto Circuito (Isc): 14.12 A
Eficiência: 21.48 %
Tensão Máxima do Sistema 1000/1500VDC (IEC)
Valor máximo do fusível em série 25 A

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.35% / °C
Coeficiente de temperatura (Voc): -0.28% / °C
Coeficiente de temperatura (Isc): 0.048 % / °C
Temperatura nominal da célula (NOCT): 45±2°C

DADOS MECÂNICOS
Tipo da célula: P Type Monocristalina
Arranjo de células 144 (6x24)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² TUV sendo 400mm de comprimento
Conector: Série MC4
Peso bruto por modulo: 27 Kg
Dimensão: 2261 x 1134 x 30 mm
Números de módulos por pallet: 31 unidades

Dados Técnicos do Inversor
SUN-10K-G02P1-EU-AM2

Entrada (Input - DC)
Máx. Potencia DC (kW) 13 kW
Máx. Tensão de entrada CC (V) 550V
Tensão de Partida (V) 80V
Faixa de Operação do MPPT (V) 70~500V
Máx. Corrente de entrada CC (A) 26+26 A
Máx. Corrente de Curto Circuito CC (A) 39+39 A
Número de MPPT / Strings por MPPT 2/2+2

Saída (Output - AC)
Potência nominal de saída 10000 W
Máx. Potência de saída (kW) 11 kW
Tensão Nominal da rede CA (V) 220V
Frequência nominal da rede (Hz) 60Hz
Monofásico
Máx. Corrente de saída CA (A) 50 A
Fator de potência > 0.8 adiantado a 0.8 atrasado
Corrente da rede THD < 3%
Corrente de injeção CC (mA) < 0.5%

Eficiência
Máxima Eficiência 97.7%
Eficiência MPPT > 99%

Proteções
Proteção contra polaridade reversa CC
Proteção contra curto-circuito CA
Proteção de sobre corrente de saída CA
Proteção de sobre tensão de saída
Proteção de resistência de isolamento
Monitoramento de falha de aterramento
Proteção contra surtos
Proteção de temperatura
Anti-Ilhamento
Proteção CC tipo II
Proteção CA tipo II

Parâmetros Gerais
Conexão DC MC4
Interface RS485 / RS232/WIFI/LAN
Tamanho (mm) 330Lx410Ax213,5P
Peso (kg) 14,8kg
Topologia sem transformador
Temperatura de Operação -25C~65ºC
Grau de proteção IP65
Emissão de Ruído <35 dB
Refrigeração Arrefecimento Inteligente
Máx. Altitude de operação s/ rede de potência 3000m
Padrão de conexão à rede IEC 61727, IEC 62116, EN 50549, NRS 097, RD 140, UNE 217002, G99
Umidade do ambiente de operação 0-100%
Padrões de segurança IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
