GERADOR SOLAR
Dados Técnicos do Modulo

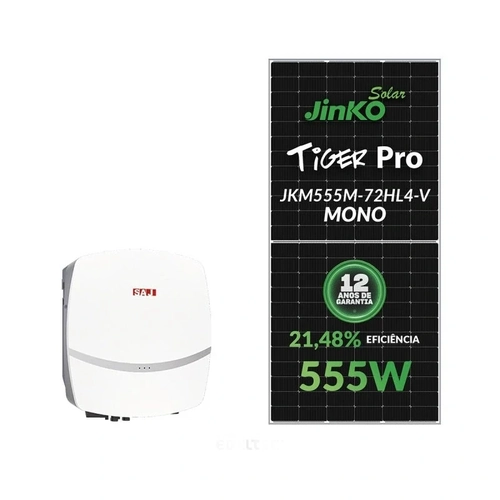

MODULO SOLAR JINKO 555W TIGER PRO JKM555M-72HL4-V

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 555 W
Tensão no ponto máximo de potência (Vmp): 40,99 V
Corrente no ponto máximo de potência (Imp): 13.54 A
Tensão em Circuito Aberto (Voc): 49,722 V
Corrente de Curto Circuito (Isc): 14.12 A
Eficiência: 21.48 %
Tensão Máxima do Sistema 1000/1500VDC (IEC)
Valor máximo do fusível em série 25 A

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.35% / °C
Coeficiente de temperatura (Voc): -0.28% / °C
Coeficiente de temperatura (Isc): 0.048 % / °C
Temperatura nominal da célula (NOCT): 45±2°C

DADOS MECÂNICOS
Tipo da célula: P Type Monocristalina
Arranjo de células 144 (6x24)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² TUV sendo 400mm de comprimento
Conector: Série MC4
Peso bruto por modulo: 27 Kg
Dimensão: 2261 x 1134 x 30 mm
Números de módulos por pallet: 31 unidades

MODELO R6-10K-S3
Dados Técnicos do Inversor
SAJ - R6-10K-S3

Entrada (Input - DC)
Potência DC máxima 15000 W
Tensão máxima de entrada CC 600 V
Faixa de tensão MPPT 90 V a 550 V
Tensão nominal de entrada 360 V
Tensão de partida: 100 V
Tensão de entrada mínima 80 V
Corrente de entrada máxima 16/16/16 A
Corrente de curto máxima 19.2/19.2/19.2 A
Número de MPPT 3
Número de STRING por MPPT 1/1/1
Chave seccionadora: Integrado

Saída (Output - AC)
Potência nominal de saída 10000 W
Máxima potência CA: 10000 VA
Corrente máxima de saída 45.5 A
Tensão de entrada 220V, 230V, 240V / 180V - 280V
Frequência 50Hz, 60Hz / +- 5Hz
Distorção Harmônica (TDHI) na potência nominal < 3%
Fator de potência > 0.8 adiantado ~ 0.8 atrasado
Cabos CA: L+N+PE

Eficiência
Máxima Eficiência 98,2%
Eficiência MPPT > 99.9%

Proteção
Proteção interna contra sobre tensão: Integrado
Detecção de resistência de isolamento CC: Integrado
Monitoramento da rede: Integrado
Proteção Curto Circuito CA: Integrado
Detecção de Aterramento CA: Integrado
Monitoramento GFCI: Integrado
Monitoramento DCI: Integrado
Proteção Surto CC: Integrado
Proteção Surto CA: Integrado
Proteção térmica: Integrado
Proteção Anti-ilhamento: AFD
Proteção AFCI: Opcional

Interface
Conexão CC: MC4 /H4
Conexão CA: Conector de encaixe
Display: LED+APP
Porta de Cominocação: RS232(USB)+RS485(RJ45)+DRM
Modo de comunicação: Wi-Fi / GPRS / 4G (Opcional)
Monitoramento de Carga: 24/7 (Opcional)

Dados Gerais
Topologia: Sem transformador
Consumo Noturno: <1W
Faixa de temperatura operacional: -40ºC a +60ºC
Método de resfriamento: convecção natural
Umidade no ambiente: 0 ? 100% sem condensação
Altitude do Local: 4000m (>3000m com depreciação de potência)
Ruido: <35 dBA
Grau de Proteção: IP 65
Dimensão: 532*391*202 mm
Peso (Kg): 18
Inmetro: 006514/2022
