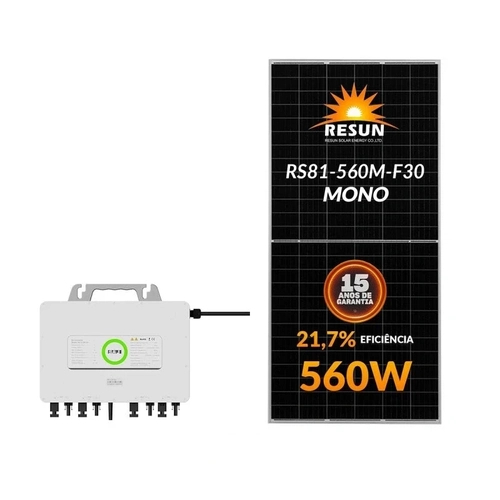

GERADOR SOLAR
Dados Técnicos do Modulo
RESUN 560W RS8I-560M-F30

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 42.12V
Corrente no ponto máximo de potência (Imp): 13.30 A
Tensão em Circuito Aberto (Voc): 50,05 V
Corrente de Curto Circuito (Isc): 14,07 A
Eficiência: 21,7 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.32 % / °C
Coeficiente de temperatura (Isc): 0.05 % / °C

DADOS MECÂNICOS
Tipo da célula: Monocristalina
Arranjo de células 182x91 10 bus bars
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 27.2Kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades


Dados Técnicos do Micro Inversor
M2-2.25K-S4
Entrada DC
Faixa recomendada de potência do módulo fotovoltaico (STC) [Wp]: 400 a 625+
Tensão de rastreamento de potência de pico [V] 28 a 45
Faixa de tensão operacional [V] 16 a 45
Tensão máxima de entrada [V] 60
Número de MPPTs 4
Corrente máxima de entrada [A] 20x4

Saida (AC)
Potência Máxima de Saída [VA] 2250
Corrente de saída nominal [A] 9,78
Tensão/faixa CA nominal [V] L+N+PE, 220,230,240/180a280
Frequência/faixa de saída nominal [Hz] 50,60/45a55,55a65
Fator de potência [cos f] > 0,99 padrão, 0,8 inicial / 0,8 atrasado
Distorção Harmônica Total [THDi] <3%
Máximo de unidades por filial 10AWG: 3

Eficiência
Eficiência máxima 97.00%
Eficiência CEC 96.50%

Dados Mecânicos
Faixa de temperatura operacional: 40°C a +65°C (45°C a 65°C com redução de potência)
Comunicação: Wi-Fi / Sub-1G
Método de resfriamento Natural
Umidade ambiente 0-100% sem condensação
Altitude 4000m (>3000m de redução de potência)
Proteção de entrada IP67
Dimensões [L * A * P] [mm] 333*225*40
Peso [kg] 5,8
Garantia [Ano] 15
Padrão aplicável EN62109-1/2, EN61000-6-1/2/3/4, EN50438, EN50549, C10/11, IEC62116, IEC61727, RD1699,
CEI 0-16, CEI O-021, AS4777.2, NBR16149, NBR 16150, VDE-AR-N 4015, VDE 0126-1-1,RoSH

Inmetro: 000735/2024
